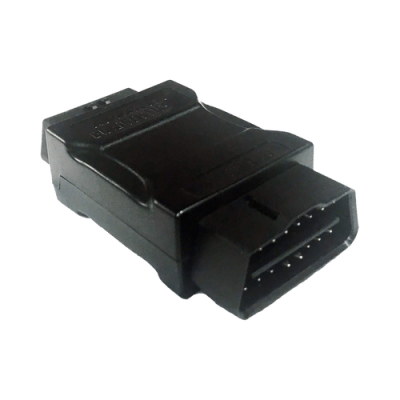

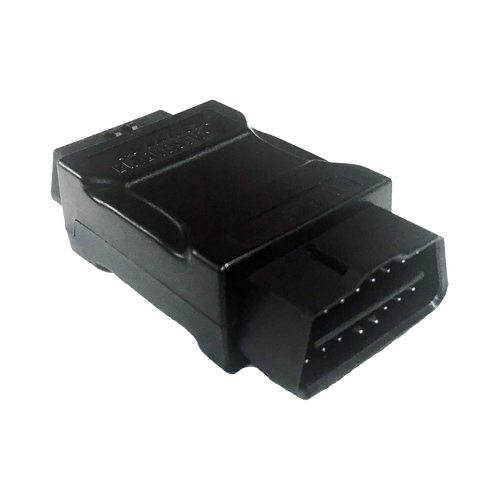

Toprak köprüleme kablosu ADC2010

Ürün Kodu : ADC.2010

Ürünün fiyatını görmek için bayi girişi yapınız

SMART PRO • OBD ADAPTÖRÜ

OBD Ground Bridge Adapter — ADC2010

Advanced Diagnostics’in ADC2010 OBD Ground Bridge adaptörü, bazı araçlarda OBD soketinde şase (ground) hatlarının doğru şekilde pinlenmemesi nedeniyle Smart Pro’nun yaşayabildiği iletişim ve voltaj problemlerini gidermek için tasarlanmış bir ara adaptördür. Anahtar / kumanda programlama işlemlerinin sorunsuz yürütülmesi için gerekli olabilir.

Ne işe yarar? Ne zaman gerekir? Nasıl bağlanır? Gerekenler Teknik bilgiler

Yeni aksesuar

Model: ADC2010 Tip: OBD ara adaptör Kullanım: Smart Pro + ADC2000

ADC2010, Smart Pro’nun master kablosu (ADC2000) ile araç OBD portu arasına girer. Amaç, bazı üreticilerin şase hatlarını birbirinden bağımsız kablolaması nedeniyle oluşan ground eksikliği / uyumsuzluğu sorununu “köprüleyerek” düzeltmektir.

Sahada tipik belirti

OBD’ye bağlandığınızda Smart Pro ekranda normalden düşük batarya voltajı gösterebilir veya iletişim (communication) problemleri yaşanabilir. ADC2010 bu durumlarda problemi düzeltebilir.

Teknik bilgiler

Ürün	OBD Ground Bridge Adapter
Model	ADC2010
Kullanım amacı	OBD soketinde ground hatları eksik/uyumsuz olduğunda şase hatlarını köprüleyerek iletişimi düzeltmek
Bağlantı tipi	Smart Pro master kablo (ADC2000) ile araç OBD portu arasında “in-line”
Çözümlediği sorun	Düşük voltaj gösterimi / iletişim problemleri (uygunsuz ground pinlemesi kaynaklı)
Hangi işlemlerde	Anahtar programlama ve/veya kumanda (remote) programlama prosedürleri
Uyumluluk	Smart Pro (master kablo: ADC2000 ile birlikte)

Bu adaptör “her araçta şart” değildir; yalnızca OBD soketindeki şase hatlarının doğru pinlenmediği / eksik olduğu senaryolarda ihtiyaç olur.

ADC2010 ne işe yarar?

OBD soketindeki ground hatlarını köprülemek için

Smart Pro ile bazı araçlarda, OBD soketindeki şase (ground) kabloları doğru/standart şekilde yerleştirilmemiş olabilir.
ADC2010, Smart Pro master kablosu ADC2000 ile araç OBD portu arasına girerek, ground hatlarını köprüler (bridge).
Böylece Smart Pro’nun yaşayabildiği iletişim sorunları ve/veya düşük voltaj okuma problemleri düzeltilir.

Ne zaman gerekir?

Belirti → sebep → çözüm mantığıyla

Belirti: Smart Pro ekranda normalden düşük batarya voltajı gösteriyor.
Olası sebep: OBD soketinde ground hatları doğru/standart değil.
Çözüm: ADC2010 bağlayarak ground köprülemesi yapmak.
Belirti: Programlama sırasında communication / bağlantı hataları alınıyor.
Olası sebep: Ground hatlarının bağımsız kablolanması nedeniyle referans şase oluşmuyor/kararsız.
Çözüm: ADC2010 adaptörü ile ground hatlarını birleştirmek.
Belirti: Anahtar/kumanda programlama prosedürü başlamıyor veya yarım kalıyor.
Çözüm: OBD bağlantı stabilitesini ADC2010 ile iyileştirip tekrar denemek.

Önemli

ADC2010 “mucize adaptör” değil: Eğer sorun yazılım lisansı, araç destek kapsamı, yanlış kablo/prosedür ya da araçta farklı bir arızaysa bunu çözmez. Bu parça sadece OBD ground pinlemesi kaynaklı problemlere odaklıdır.
